71P11A系列氣體減壓截止閥

　　首都控制71P11A系列氣體減壓截止閥為膜片型氣體壓力調節閥，用于氯氣、二氧化硫和氨氣的減壓和截流。在供氣系統中，該閥通過降低管線壓力，防止氣體液化。通過調節設置點，可以將下游壓力調節到一個較低值。如果下游壓力超過設定壓力值，氣流停止。

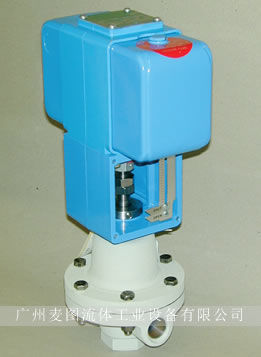

　　有三種型號的減壓截止閥對應不同的控制模式：71P11A_01手動式、71P11A_02氣動/液壓式、71P11A_03電子式
　　各種型號閥均使用對其所控制氣體具有防腐蝕作用的材料制造。閥體為ASTM A105鍛鋼，滿足氯氣協會 IV級管線材料規定的要求。閥門采用自對中的球形閥桿及 TFE軟密封以實現嚴密關閉。
　　通過機械式調節螺絲，設定手動和電子式閥控制，機械式調節螺絲可以將彈簧張力作用于膜片。氣動閥由作用于膜片的氣動或水壓控制。
　　電動閥或氣動閥/液壓閥，能夠確保即使出現運行故障也能保證安全。這些閥都可在電源出現故障時關閉閥（氣動閥使用三通電磁閥放空氣體）

· 嚴密關閉
· 可更換的進氣口閥組件
· 超過氯氣協會以及ASME設定標準
· 手動和自動操作模式
· 加氣量達到12,000 PPD (240 千克/小時)
· 可應用于氯氣、二氧化硫和氨氣
· 堅固型設計

運行
　　氣體在供氣壓力下進入入口連接處，流經閥組件，閥組件包括閥塞和閥座。當下游壓力低于受控壓力，彈簧或膜片打開閥塞，氣體流經閥進入出口管。當下游壓力超過受控壓力，膜片促使閥塞關閉，氣體流動停止。
　　需要的下游控制壓力由氣體類型決定。如果下游壓力超過控制壓力設定值，膜片移動以關閉閥，氣體流動停止。
　　自動關閉由下面兩種方法實現：通過三通電磁閥排空介質（空氣或水），或者使電子閥執行器斷電。
壓力
加氣壓力：最大300 psig (2.1 MPa)
控制壓力：15-45 psig (103-310 kPa)
動力要求：
電氣： 120 Vac +/- 10%, 1.4 安培, 50/60 Hz或 240 Vac +/- 10%, 0.7安培
氣動/液壓：
供氣、供水壓力必須調節，調節后比需要的控制壓力高約5 psi(35 kPa)
輔助開關（僅用于電動）
71P11A系列氣體減壓截止閥內置的SPDT開關用于遠程顯示閥位置，啟動報警或顯示狀態。開關電源為15安培，120或240 Vac。
安裝
在使用非硬質管的地方可以使用安裝支架。支架可用于壁掛式安裝，也可通過U型螺栓支撐2英寸（DN50）管線。
可選件
氣動壓力調節器（用于71P11A_02)， 三通電磁閥1（自動關閉71P11A_02)
1 用于關閉功能。電磁閥電源要求 120伏或240伏電壓，50或60赫茲
