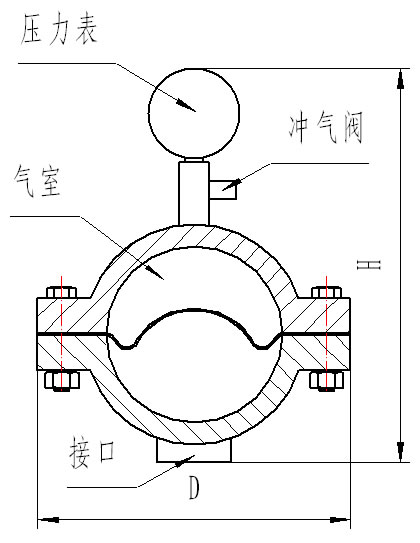

脈沖(動)阻尼器消除脈動使吐出側如開水龍頭似地，不會一陣一陣地出水，消除脈動可達到90%以上.其系統利用空氣壓縮之原理，使液體能夠穩定輸送.減少管路的振動，及降低往復運動產生的管路內部阻抗。一、概述 脈動阻尼器又名脈動緩沖器，是消除管路脈動的常用元件，是計量泵必須配備的附件。脈動阻尼器能夠平滑由柱塞泵、隔膜泵等容積泵引起的管路脈動和系統的水錘現象。它由耐腐蝕的隔膜將氣體與管路中的液體隔離，通過氣室容積的變化平滑管路脈動。 二、主要功能 1、減小除去水錘對系統的危害。 2、減小流速波動的峰值。 3、保護管路、彎頭、接頭不受壓力波動的沖擊。 4、為計量泵創造良好的工作環境并改善泵的工作性能。 5、允許系統使用更小的管徑，降低成本。 6、和背壓閥等配合使用可以使管路的壓力波動接近為零。 7、降低系統的能耗。 三、工作原理 根據玻意耳定律P1V1=P2V2，通過改過氣體的體積來平滑管路脈動。對于流速有正弦曲線特性的系統，波峰時，氣室體積變小，脈動阻尼器吸收多余的流量的液體，波谷時，氣室體積變大，釋放存儲的液體，從而達到平滑脈動的效果。 四、產品特點 可以預充氣體，充氣后平滑脈動的效果比空氣室式脈動阻尼器的效果好。 氣體不與管路液體接觸；氣體不會因溶解到液體里而損失。 設有限位裝置，防止膜片過度變形。 五、脈動阻尼器的使用 膜片式脈動阻尼器最高使用壓力為：塑料材質的為1.0MPa，金屬材質的為2.5MPa，禁止超壓使用，以免殼體破裂發生危險。最高使用溫度75℃。最低使用溫度5℃，最佳使用溫度10~45℃。 安裝過程中，應避免發生碰撞，以防殼體破裂。安裝時應在脈動阻尼器周圍預留足夠的空間，便于脈動阻尼器預充氣體及日后的維護、調整。脈動阻尼器與固定支架間應墊有減震材料，以吸收脈動阻尼器殼體的震動能量，同時防止產生共震。 使用前預充氮氣或氬氣，壓力為系統平均壓力的50%-80%。若安裝在泵出口處，推薦預充50%的壓力，若安裝在泵入口處，推薦預充70%-80%。若長期不用應放掉預充氣體，以延長膜片壽命。脈動阻尼器膜片材質為聚四氟乙烯襯橡膠(PTFE)，不能預充氧化性氣體（如氧氣、空氣），否則會加快橡膠的氧化速度，減少膜片的使用壽命。 使用時壓力表指針應小幅擺動，擺動過大則說明預充氣體壓力偏小或者選型偏小，不擺動說明預充氣體壓力過大或者管路不通。 六、選型指南 脈動阻尼器的選型應根據液壓管路的波動量來選定，對于容積泵，可根據沖程流量來選定。脈動阻尼器的容積越大平滑脈動效果越好。 考慮到氣體壓力會隨溫度的變化而變化。對液體溫度超過50℃的系統，預充氣體時應考慮預充壓力隨溫度的變化。 七、脈動阻尼器的保存 清洗脈動阻尼器內的被輸送物的殘留物；排空氣室內的氧化性氣體；釋放氣室內的氣體，使內外壓強相同；干燥脈動阻尼器；密封在塑料薄膜內。 由于膜片會老化等原因，脈動阻尼器不易長時間保存（最好不要超過兩個月）。結束保存期后，需重新測試脈動阻尼器的密封狀況及檢查膜片是否損壞。 八、注意事項 1、安裝在離泵距離近的位置平滑脈動的效果會更好。 2、豎直安裝比水平安裝效果更好。 3、預充氣體壓力并非越大越好。 4、避免與系統發生共振。 5、與背壓閥同時使用時，應安在泵與背壓閥間，以吸收泵與背壓閥間的流量峰值。減緩背壓閥的磨損速度。 6、脈動阻尼器應在室內使用，避免陽光直射，遠離火源、熱源。室外使用應加防護棚或防護罩。 7、若管路液體為危險品，應為脈動阻尼器加防護罩，防止殼體破裂后溢出的物料傷害人體或者污染環境。 8、每天檢查預充氣體壓力，塑料材質的每月檢查殼體有無破裂，每2500小時或六個月檢查一次隔膜片，根據實際情況決定是否更換。 9、膜片式脈動阻尼器不是傳熱元件，使用過程中不得對脈動阻尼器加熱或冷卻。 10、對脈動阻尼器進行任何維護以前，應停止運轉設備，釋放壓力，關閉脈動阻尼器與系統相聯的閥門，確認脈動阻尼器內沒有壓力。維修時注意防止被輸送液體傷害人體。 11、運轉中發現隔膜破裂應及時切斷電源。 12、若有疑問，請與我公司聯系。 警告： 對脈動阻尼器進行任何維護以前，應停止運轉設備，釋放壓力，關閉脈動阻尼器與系統相聯的閥門，確認脈動阻尼器內沒有壓力。維修時注意防止被輸送液體傷害人體。 附：空氣式脈動阻尼器特點：容積大，耐高壓，無需充氣，豎直安裝，結構簡單，氣體易流失，單位容積平滑脈動的效果不如膜片式脈動阻尼器. 九、結構圖 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
“DAM”系列脈動阻尼器 一、用途及結構 1、往復泵由于其結構及工作特點，會產生流量及壓力的脈動，對泵及工藝流程產生不利影響。當在管路系統中加裝阻尼器后，可有效減小流量壓力脈動值。 二、產品展示
三、參數表
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
“HAILAN”系列脈動阻尼器
多種殼體材質可選： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

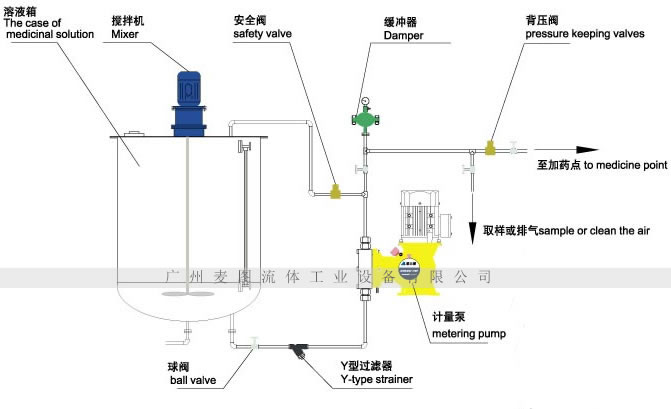

| 八、典型安裝圖 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
